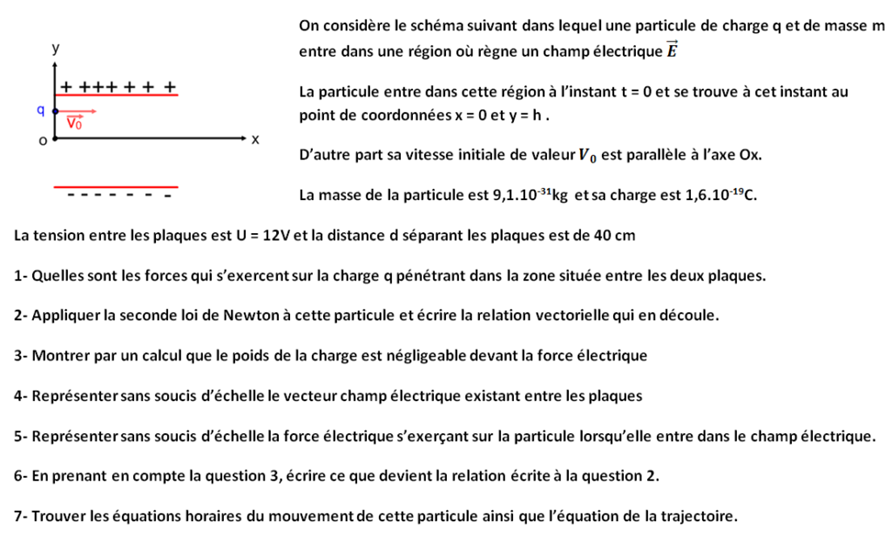

rappels et analyse du problème en vidéo

tester le code ci-dessous pour visualiser la trajectoire obtenue.

Vérifier la cohérence de l’équation en modifiant U,h,q et V0

#import des librairies
import matplotlib.pyplot as plt
from pylab import*

#déclaration des constantes
m=9.1E-31
e=1.6E-19
d=0.4
g=9.81
L=0.2

#constantes à modifier
U=-12
h=0
q=-e
v0=10**6

E=U/d

#coordonnées x et y des points de la trajectoire
x = [i/500 for i in range(100)]
y = [(-q*E)/(2*m*v0**2)*x1**2+h for x1 in x]

#plaques p1 et p2 du condensateur
p1=[0.2 for i in range(100)]
p2=[-0.2 for i in range(100)]
plt.plot(x, p1,color='red',linewidth=10)
plt.plot(x,p2,color='black',linewidth=10)

#trajectoire de la particule
plt.plot(x, y,linewidth=3)

ax = gca()
ax.axis([ 0, 0.20, -0.2, 0.2 ])
plt.grid()
plt.show()
